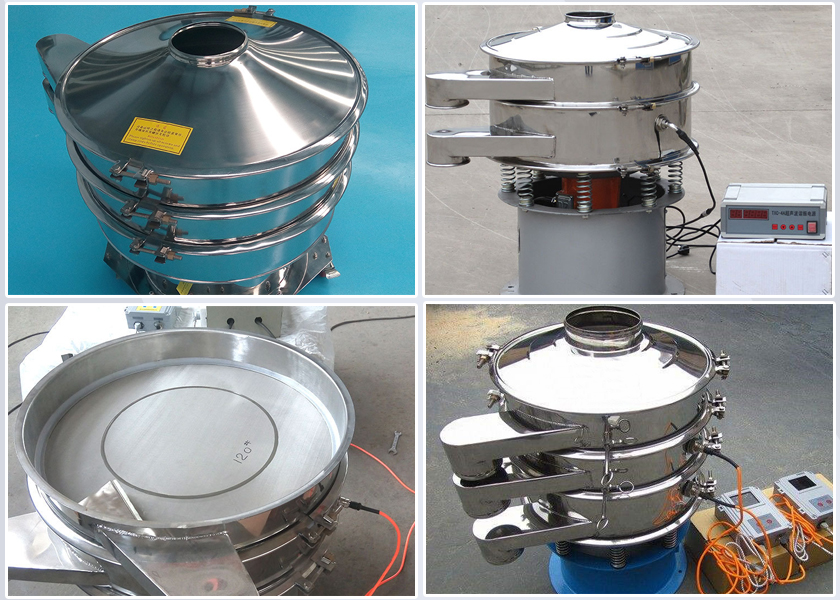

外置式超聲波振動篩是指將換能器外置，安裝在篩框外部，具有壽命長、使用更加方便、維護更加快捷、并且對物料沒有任何影響等優勢，適合醫藥、食品行業篩分作業。

應用范圍

外置式超聲波振動篩廣泛應用于食品、醫藥、化工、冶金、陶瓷、磨料等行業，適合篩分粘性高、易團聚、輕比重的微細粉體，如淀粉、糖粉、豆奶粉、中藥粉、碳化硅、鉬粉、鎢粉、鈷粉、合金粉末、石英粉、電磁粉、熒光粉、耐磨材料、玻璃為主、橡膠助劑等。

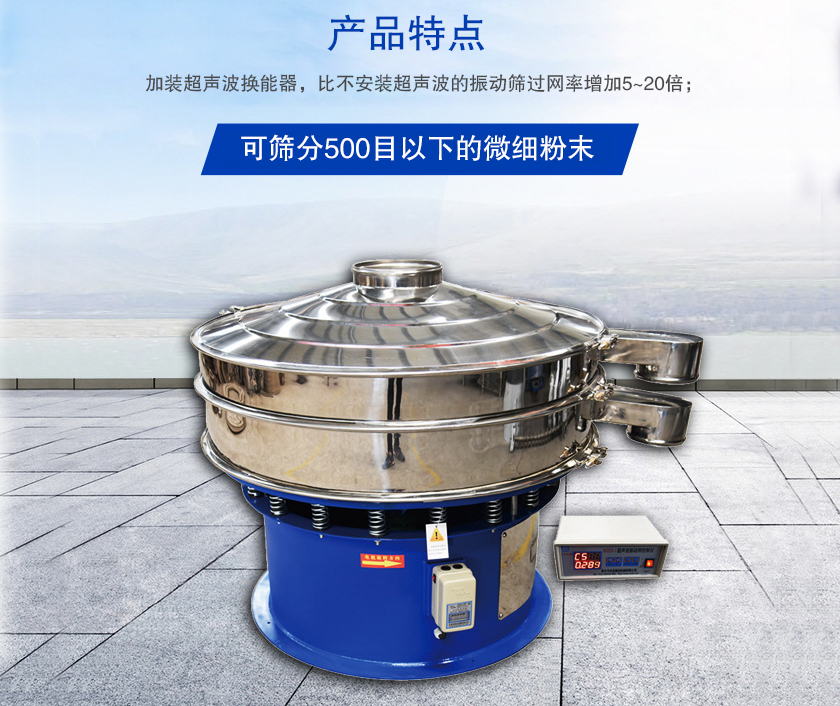

產品特點

1、可篩分500目以下的微細粉末；

2、加裝超聲波換能器，比不安裝超聲波的振動篩過網率增加5~20倍；

3、有效分解粘附物質，減少篩上物，篩分精度可提高1-70%，產量可提高0.5-10倍；

4、避免了與物料直接接觸，避免了對物料的污染，保證了篩分的潔凈性；

5、易于拆卸和清理。

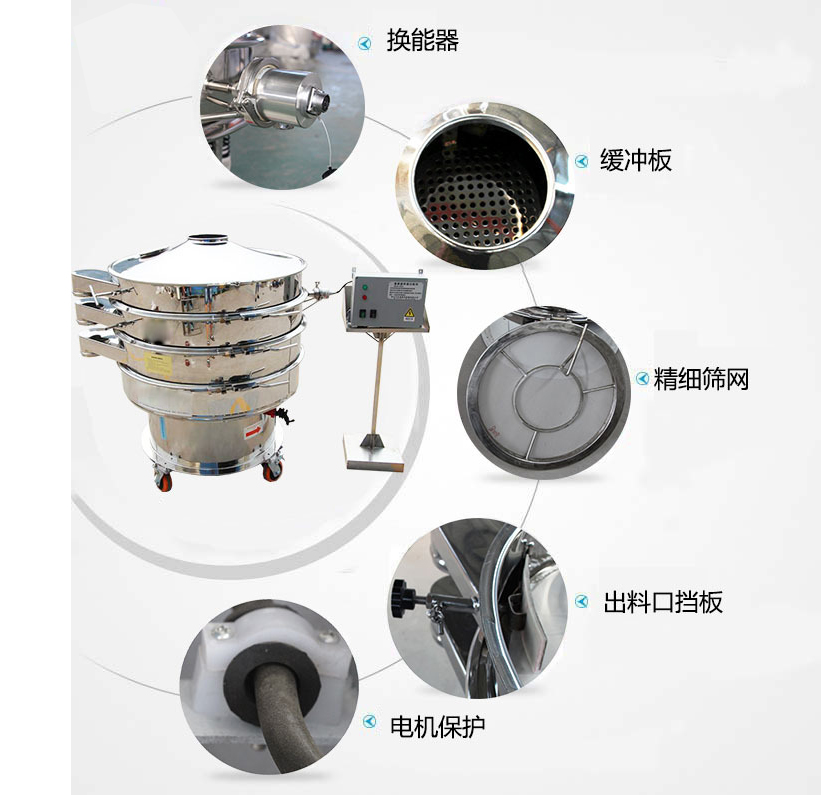

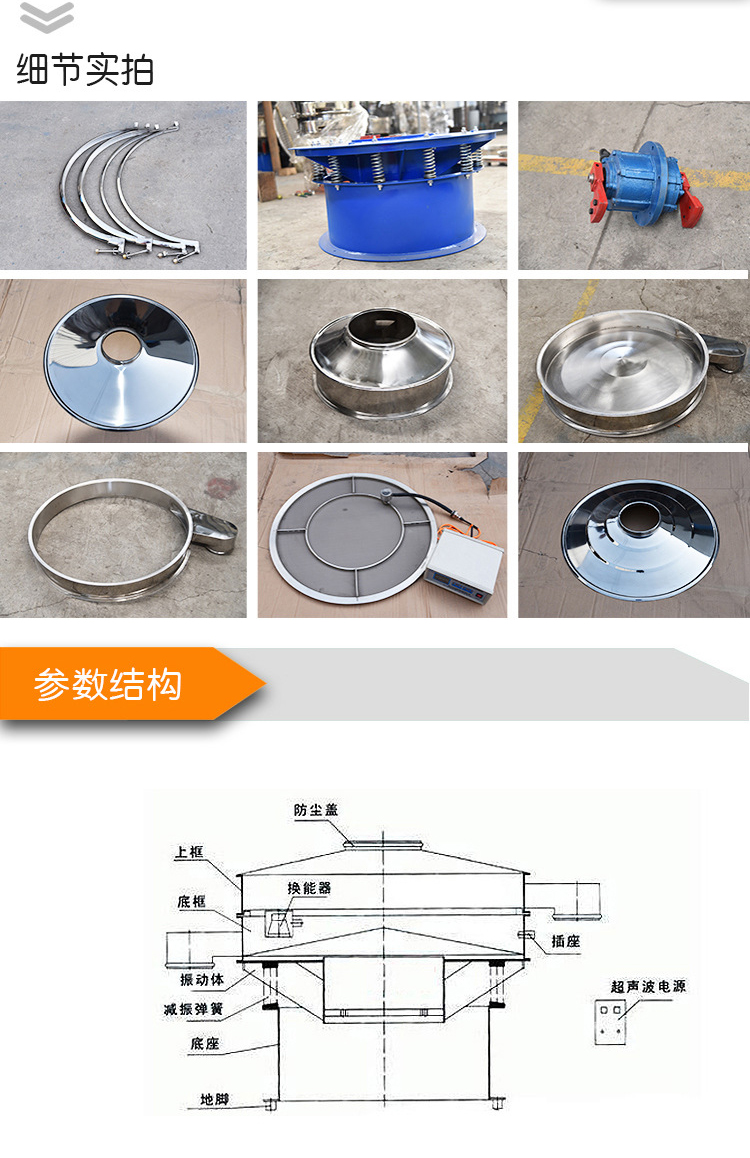

組成結構

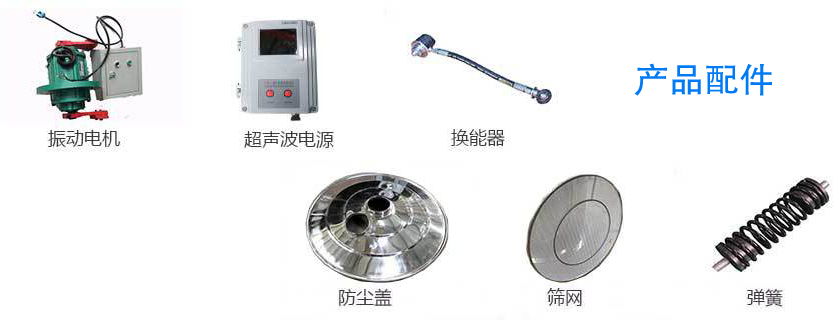

外置式超聲波振動篩主要由超聲波篩分系統、超聲波網架、篩網、電機等部分組成。

超聲波篩分系統：超聲波諧振電源、振蕩器、外網環和共振環組成。

超聲波網架：由外網架與共振器組成。

篩網：適用于10目~635目。

電機：選用YZUL立式振動電機。

工作原理

外置式超聲波振動篩是利用超聲波清網的原理，通過附加在篩網上的超聲振動波（機械波），使超微細粉體接受巨大的超聲加速度，從而抑制粘附、摩擦、平降、楔入等堵網因素，提高篩分效益和清網效果。

技術參數

型 號	普通篩分機			超聲波振動篩	網目
	測試物料	篩網	測試結果
Φ1000	碳化硅	500	無法篩分	500	1500KG/H
Φ1000	硬質合金鎢粉	600	15分鐘沒篩出細粉	600	30KG/H
Φ1000	維生素C粉	400	1KG/H	100	120-150KG/H
Φ500	花粉	400	15分鐘沒篩出細粉	400	15分鐘篩出20%細工可進行更細有效分級
	鎳粉、鈷粉	325	篩三次達到要求	400	篩一次達到要求
Φ450	釹鐵硼粉	300	30分鐘有32.2%篩余物	300	30分鐘有6.9%篩余物

型 號	篩分直徑	篩分面積	篩網規格	電壓	層數	功率 (kw)
DHC-400	Φ350	0.0907	80-600目	380	1-3	0.18
DHC-600	Φ550	0.2289				0.25
DHC-800	Φ750	0.4183				0.55
DHC-1000	Φ920	0.6359				0.75
DHC-1200	Φ1120	0.9499				1.1
DHC-1500	Φ1420	1.5386				1.5
DHC-1800	Φ1720	2.2687				2.2

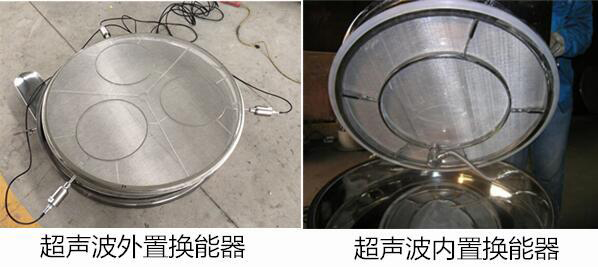

外置式超聲波振動篩與內置式相比有哪些優勢？

1、更加易于清潔：外置式超聲波振動篩由于安裝位置在網架邊緣，所以拆卸清洗比較方便。

2、更加衛生：外置式超聲波振動篩可以防止物料被污染，衛生級別高，在食品、醫藥行業應用居多。

3、產能更高：與物料不直接接觸，大大減少故障率，提高了產能。

4、使用壽命更長：外置式超聲波振動篩加裝外置支撐裝置與快卡裝置殼有效確保換能器外置接口的穩定性，降低換能器連接線與篩框之間的摩擦力，延長換能器的使用壽命。

外置式超聲波振動篩注意事項：

1、篩網一定要繃緊，否則會影響振動效果；

2、連接電纜的借口必須擰緊，并定期檢查其是否松動；

3、當機箱內噪音過大時，及時更換同規格的風機；

4、根據所篩物料的不同，注意超聲波發生器放置的位置，原理導電粉層物料；

5、在滿足生產要求的情況下，輸出功率越小越好；

6、換能器和網架的螺栓要擰緊，并定期檢查其是否松動；

7、當工作出現異常，如不能自己排除，請與大漢機械聯系，非專業人員，切勿亂開機箱，以免觸電；

8、超聲波發生器應放置在通風良好的地方，利于散熱，可延長系統的使用壽命。
